电子万能试验机的结构组成及性能特点你了解吗

发布时间:2019-07-18 11:28:22 分类:新闻资讯 来源: 点击:

电子万能试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子万能试验机,具有外形美观、操作方便、性能稳定、可靠性高等优点。电子万能试验机由主机和测力系统由两部分组成,两者通过高压软管接头。关于电子万能试验机的结构组成及性能特点你了解吗?下面就请跟随我一起来看看吧。

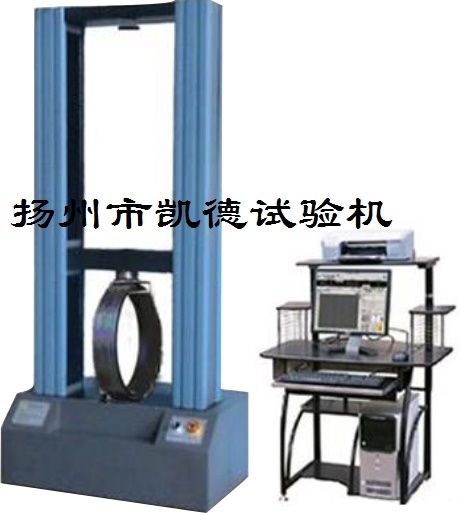

电子万能试验机的结构组成及性能特点你了解吗

一、电子万能试验机的结构组成

1 、电子万能试验机主机

主要有底座、工作台、立柱、丝杠、移动横梁以及上横梁组成。其中移动横梁上部安装有下钳口,下部安装有上压力板,上横梁下部安装有上钳口,工作台、上横梁通过两根立柱连接,构成一刚性框架。

工作台与活塞连接,随着活塞一起上下移动。移动横梁通过传动螺母连接在丝杠上,随着丝杠的转动而作上下运动。丝杠的驱动机构由驱动电机、链轮、链条组成。驱动电机通过链条传动使两根丝杠同步转动。

由高压油泵向油缸内供油使活塞上升,带动工作台向上运动,从而进行试样的拉伸、剪切试验和抗压试验。拉伸和剪切试验在移动横梁和上横梁之间进行,抗压试验在工作台和移动横梁之间进行。

2、电子万能试验机送油阀

送油阀是一个分路式流量调节阀,它由一个可变节流器和一个定差减压阀并联组成。

3、回油缓冲阀

回油缓冲阀由一个卸荷开关和一个回油节流阀组成,其目的是卸除载荷及使工作油缸油压迅速下降。

4、电子万能试验机液压系统原理

油箱内的油被吸入油泵,经油泵出油管送至送油阀,当送油阀门完全关闭时,油压升高,直至将定差减压阀打开,压力油经电磁阀进入夹紧油缸,控制上下钳口的夹紧与松开。当送油阀打开时,压力油送入工作油缸内,可使油缸内的活塞升起。当工作油缸负荷突然消失时(打开回油阀或试样断裂),工作油缸立即卸荷。

5、电子万能试验机测力系统

所有控制运算及状态设置均由计算机软件完成。该软件集成了水泥,砂浆,砖块,混凝土等的抗压试验,以及混凝土抗折的试验,是一个五合一的软件。能够实时记录力——时间,加载速度——时间,变形——时间,力——变形,位移——时间,力——位移试验曲线。可是随时切换观察,任意放大缩小,实时高速采样;自动判断破型,自动记录保存试验数据和试验曲线;试验数据采用数据库管理模式,能够实时的察看数据库记录;试验结束时自动的计算弹性模量、屈服强度等。

电子万能试验机的结构组成及性能特点你了解吗

二、电子万能试验机的性能特点

1、电子万能试验机的驱动传感器运动的部件滚珠丝杆,因为丝杆如果有间隙的话将来做出的试验数据,将直接影响试验的大变形和断后伸长率。目前市场上的电子万能试验机有的丝杆是用T形普通丝杆,这样的话一是间隙比较大,二是磨擦力比较大使用寿命短。

2、电子万能试验机的传动系统,目前市场上的试验机传动系统有的采用减速机,有的采用普通皮带,这两种传动方式的主要弊端:前种需要定期加润滑油,后种则保证不了传动的同步性影响试验结果。

3、试验机的力值传感器,因为传感器的好坏决定了试验机的精度和测力稳定性,目前市场上的拉力机用传感器小力值一般用S型传感器,大力值一般用轮輻式传感器,传感器内部一般为电阻应变片式,如果应变片精度不高或固定应变片用的胶抗老化能力不好在或者传感器的材料不好都将影响传感器的精度和使用寿命。本公司所采用的进口传感器为世界箸名传感器制造商美国铨力传感器,该传感器精度高,线性好,性能非常稳定,几十年都不会变化。

4、电子万能试验机的动力源(电机)也叫马达,目前市场上有的试验机采用普通三相电机或变频电机,这种电机采用模拟信号控制,控制反应慢,定位不准确,一般调速范围窄。

5、电子万能试验机的测控系统(也就是软件和硬件),目前市场上大部分拉力机的测控系统采用的是8位的单片机控制,采样速率低,且抗干扰能力差,另外就是AD转换器,如果AD转换器的位数也就是分辨率低的话,那么测量也不会准。

电子万能试验机的结构组成及性能特点你了解吗

看到这里,你对电子万能试验机的结构组成及性能特点了解了吗?广大用户在选择的过程中可以结合自身情况进行选择,只有对它了一定的了解过,用户们才能挑选出更加合适自己的产品设备。
