拉力试验机示值误差显示为负的原因及应对办法

发布时间:2021-02-04 15:01:29 分类:技术文章 来源: 点击:

第一、拉力试验机的测力部分前后方向安装不水平,将使摆轴的两个轴承受到轴向分力的作用而增加了轴承的摩擦力,这一摩擦力的大小随水平度增大而增加并且随负荷的增加而增加,它所造成的示值误差为负值。其特征是:对各级度盘其相对误差随负荷的增加而减少。

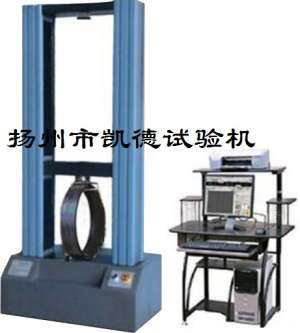

拉力试验机示值误差显示为负的原因及应对办法

排除方法:因摆杆主轴安装在箱体内无法直接测量,可借助摆杆与主轴的垂直来间接测量主轴水平。将刻度值不低于0.1/1000的方框水平仪靠在摆杆上部正面上,用调整机座下面垫铁的方法调整到0.2/1000mm以内。

第二、拉力机的测力部分左右方向安装不水平,测力活塞的轴线未通过方铁刀刃的中心,加大径向分力,增加了测力活塞和测力油缸的摩擦。它所造成的示值误差为负值。其特征是:对各级度盘其相对误差相同,在同一刻度范围内的相对误差也相同。

排除方法:用手推动摆杆使度盘指针转到114处,然后用手上顶测力活塞,等拉板稳定后,放开测力活塞使其下移后活塞针尖端对准测力活塞座的窝,如果活塞针尖端未对准测力活塞座的窝,用调整底座下面的垫铁方法解决。

第三、测力油缸太脏,使得测力活塞在上下移动时受到阻力而产生示值负误差。

排除方法:拆卸测力油缸和活塞并清洗干净。

第四、负荷指示机构推杆上的弹簧片靠在推杆上,从动针上的弹簧片与摩擦盘过紧、指针主轴杆轴承锈蚀有脏污、滑轮、滚轮和滑铁槽内等有脏污。由于这些原因的存在,产生的摩擦引起示值负误差。

排除方法:拆卸指示机构和自动描绘机构,将其清洗干净。

第五、摆杆主轴轴承锈蚀有脏污,或安装位置不当,摆杆摆动时受到摩擦阻力的影响,产生示值负误差。

排除方法:拆卸摆杆主轴,清洗轴承,正确安装。

第六、当试件断裂产生剧烈振动,使得盖板螺栓松动,导致材料拉力机测力机构的刀垫跳开,改变杠杆比,使其产生负误差。由于刀垫跳开时可能向左也可能向右,所以有时也会产生正误差。

排除方法:卸掉盖板螺栓,提起拉板检查刀垫和刀刃有无损伤,清洗后安装即可。

第七、拉力试验机上压板球座脏污或失灵,平面调整困难,使试件偏心受压而引起示值负误差。

排除方法:将上压板卸下,清洗球座和丝杆端部,添加少量机油,安装后使上压板球座运转灵活,应经常保持上压板球座的清洁。
